De Bill of Process editor

De Bill of Process (BOP) editor is de omgeving waar je processen beheert: maakt, onderhoudt en vrijgeeft. Het vormt de basis voor alles wat er in Baseboard gebeurt.

In dit artikel laten we zien wat alles doet, welke functies er in de BOP editor zitten en hoe je een goed proces opzet.

BOP editor layout

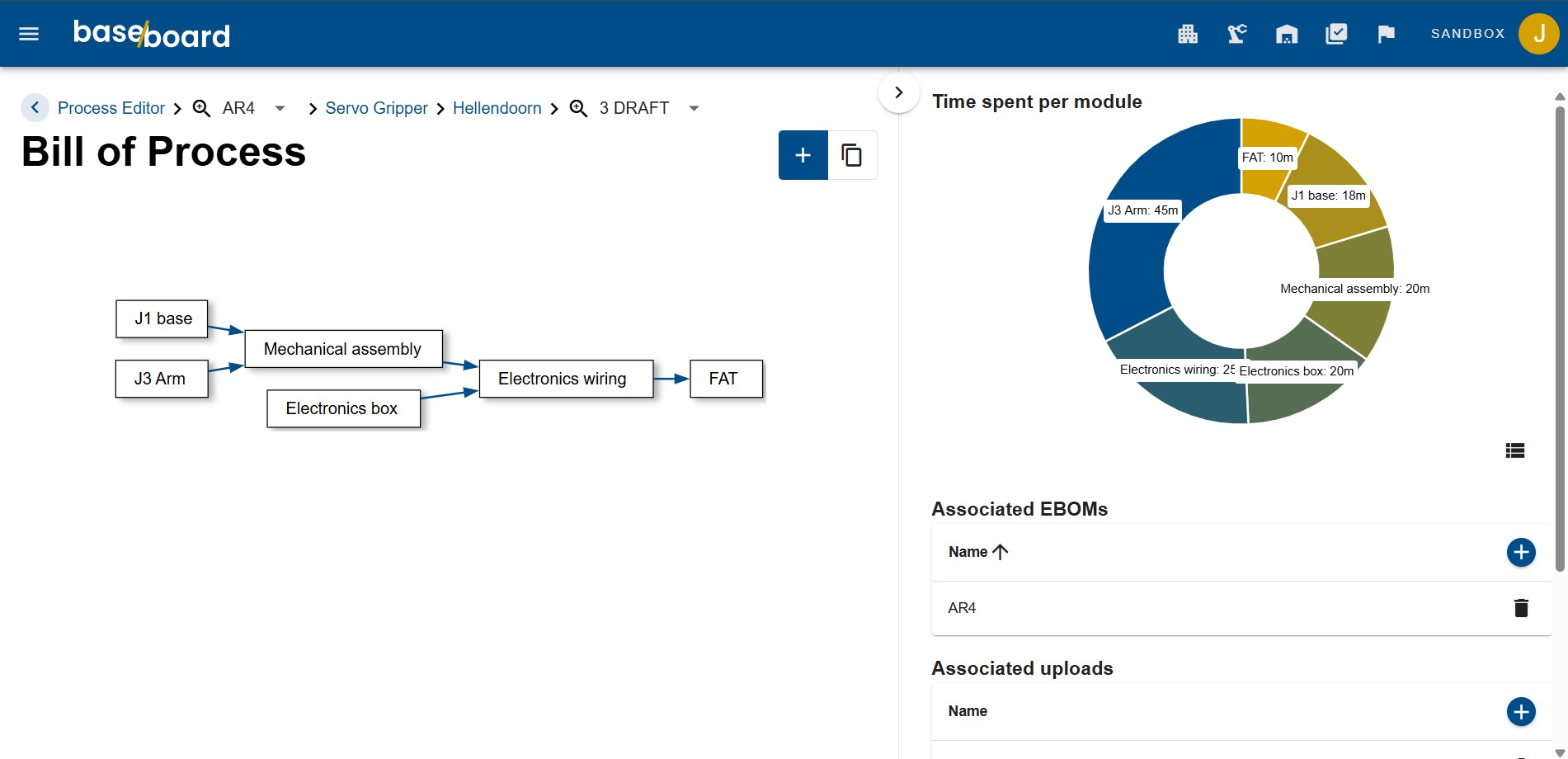

De BOP editor bestaat uit twee delen: links de Bill of Process en rechts het informatiemenu. De BOP laat de processtroom zien. Door de + of de kopie-knop te gebruiken, kun je nieuwe modules of werkstations toevoegen (of kopiëren van een bestaande BOP). Het informatiemenu laat de doorlooptijden van de modules, de toegevoegde EBOM's, de toegevoegde 3D-bestanden en gerelateerde issues zien.

Vanuit de BOP editor kunnen we naar de step editor door op een module te klikken en Go to module te kiezen.

Step editor

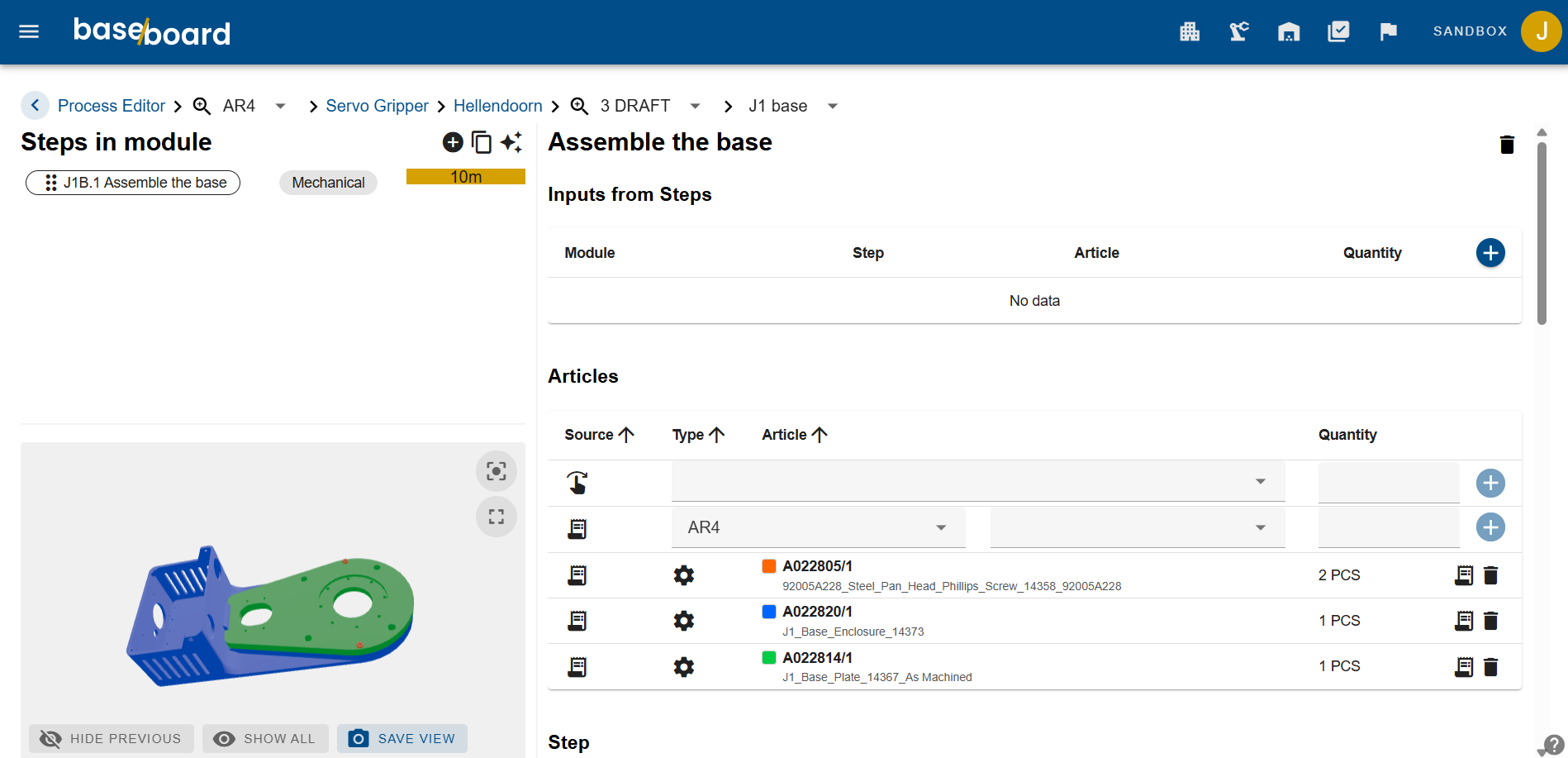

In de step editor beheer je de processtappen binnen één module.

Linksboven staan alle processtappen. Hier kun je een nieuwe stap toevoegen, een bestaande stap dupliceren, een bibliotheekstap invoegen of stappen laten genereren vanuit video, audio, Word of PDF met behulp van AI. Ook kun je een voorbeeld zien van hoe de operator jouw instructie ziet.

Linksonder staat de 3D-viewer die bij een geselecteerde stap hoort (als je een 3D-bestand hebt toegevoegd aan deze BOP). Hier kun je voorgaande artikelen weglaten of juist laten zien, alle artikelen in de samenstelling laten zien en het beeld draaien of verslepen. Om een specifiek aanzicht op te slaan bij een werkinstructie, klik je op Save view. Het standaard aanzicht is isometrisch en ingezoomd op de toegekende artikelen.

Rechts staat alle informatie die bij die processtap hoort:

• Inputs: Hier leg je de link tussen deze module en een eventuele voorgaande module. Lees meer over inputs en outputs in dit artikel.
• Articles: Hier kun je artikelen toekennen aan deze stap, zowel vanuit toegevoegde EBOM's als vanuit de algemene artikeldatabase.
• Step: Hier komt algemene stap-informatie, zoals de naam, het type, de tijdsduur, de instructietekst en het benodigde gereedschap.
• Attachments: Alle bijlagen die bij deze stap horen, zoals foto's en video's. Deze komen in een werkinstructie terug.
• Checks: Alle controles die bij deze stap gedaan moeten worden.
• Outputs: De (half)fabricaten die bij deze stap opgeleverd worden, en gebruikt worden in een volgende module of BOP.
• Issues: Alle issues die gemeld zijn bij deze stap.
