De 3D-viewer gebruiken

De 3D-viewer toont het 3D-model van de module terwijl je stappen bewerkt. Je kunt onderdelen selecteren en koppelen aan een stap, de weergave aanpassen en een weergave opslaan die operators te zien krijgen. De viewer is beschikbaar wanneer er een STEP-bestand aan de BOP is gekoppeld.

De 3D-viewer bedienen

Met de muis beweeg je door het model:

• Scrollen: in- en uitzoomen.
• Linkermuisknop ingedrukt houden en slepen: het model draaien.
• Rechtermuisknop ingedrukt houden en slepen: het model verschuiven.

Deze uitleg staat ook in een tooltip in de viewer. Klik op de tooltip om hem in te klappen. Via het ? pictogram rechts in de viewer open je hem weer.

Een ander 3D-model kiezen

Een BOP kan aan meerdere STEP-bestanden gekoppeld zijn. Baseboard kiest dan automatisch het model dat het beste past bij de artikelen en inputs die aan de stap zijn gekoppeld. In de keuzelijst onderaan de viewer zie je welk model is geselecteerd. Staat daar automatic, dan heeft Baseboard het model zelf gekozen.

Is dat niet het juiste model, open dan de keuzelijst en selecteer een ander model. Baseboard onthoudt je keuze. Ook als je later artikelen aan de stap toevoegt, blijft het gekozen model staan.

Onderdeel selecteren en koppelen

Klik in de 3D-viewer op Select a part om de selectiemodus te activeren. Klik vervolgens op een onderdeel in het model om het te selecteren.

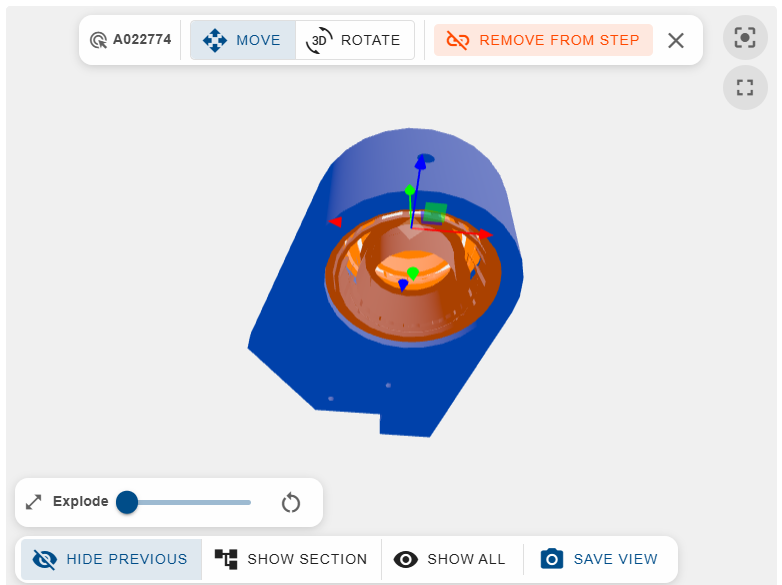

Het geselecteerde onderdeel wordt gemarkeerd en er verschijnt een werkbalk bovenaan de viewer met de volgende opties:

• Move: verplaats het onderdeel in het model voor een beter zichtpunt.
• Rotate: roteer het onderdeel.
• Add to step of Remove from step: koppel of ontkoppel het onderdeel van de huidige stap.

De naam van het geselecteerde onderdeel (het artikelnummer) wordt links van de werkbalk getoond.

Komt een artikel meerdere keren voor op hetzelfde EBOM-niveau, bijvoorbeeld acht bouten in een flens? Dan koppel je alleen de instantie waarop je klikt. Zo zie je in 3D precies welke bouten in deze stap worden gemonteerd. Wil je alle instanties op dit niveau tegelijk koppelen, klik dan op Allocate all instances.

Koppel je een artikel via de artikelenlijst en kies je een kleiner aantal dan er in de EBOM staan, dan vraagt Baseboard welke instanties je bedoelt.

Explode-weergave

Gebruik de Explode-schuifregelaar onderaan de viewer om de onderdelen uit elkaar te schuiven. Zo maak je de samenstelling inzichtelijker voor stappen waarbij meerdere componenten tegelijk worden verwerkt.

Kleuren

Baseboard geeft elk gekoppeld artikel automatisch een eigen kleur. Naast elkaar liggende onderdelen krijgen kleuren met voldoende contrast, zodat je ze goed kunt onderscheiden. Dezelfde kleur staat bij het artikel in de artikelenlijst van de stap. Verbruiksartikelen, zoals lijm of handschoenen, krijgen geen kleur omdat ze niet in het 3D-model staan.

Zichtbaarheid aanpassen

Met de knoppen onderaan de viewer pas je aan welke stappen zichtbaar zijn:

• Hide previous: verberg de onderdelen die al zijn geassembleerd in vorige stappen. Zo zie je alleen de onderdelen die relevant zijn voor de huidige stap.
• Show section: toon alleen de artikelen in de huidige sectie van stappen.
• Show all: toon alle onderdelen van het model, inclusief die van vorige stappen.

Weergave opslaan

Klik op Save view om de huidige camerahoek en zichtbaarheidsinstellingen op te slaan. De operator ziet deze weergave als beginstaat wanneer hij de stap opent. Sla de weergave altijd op nadat je de juiste hoek en zichtbaarheid hebt ingesteld.
