Aan de slag met EBOMs
Engineering Bills of Materials - of kortweg EBOM's - zijn het resultaat van een productontwerp. Ze vormen een hiërarchische lijst van samenstellingen, subassemblages en artikelen. Deze kunnen allemaal worden gebruikt als invoer voor stappen in een bill of process.
Stap voor stap leggen we uit hoe je EBOM's importeert vanuit CSV, werkt met de EBOM viewer en EBOM's bijwerkt in bestaande BOP's.

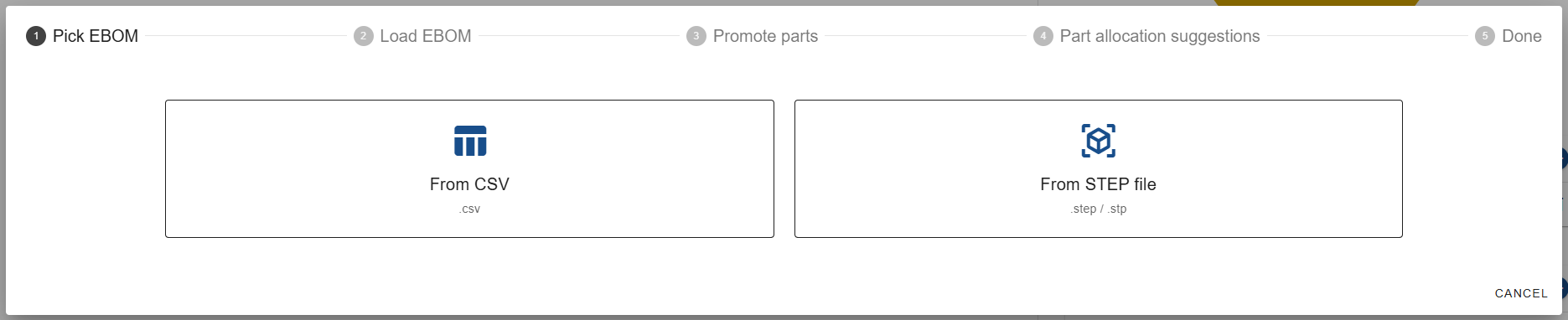

Laten we beginnen met het uploaden van een EBOM in een lege BOP. Klap het rechter deelvenster open, klik op Load EBOM en selecteer de gewenste methode.
CSV
Voor Baseboard-omgevingen die niet verbonden zijn met een upstream gegevensbron (bijv. CAD, PDM of PLM), maken we gebruik van CSV. Dit Comma Separated Value-bestand bevat alles wat Baseboard moet weten over jouw artikelen. We hebben een apart artikel gemaakt dat de inhoud van het CSV-bestand beschrijft.

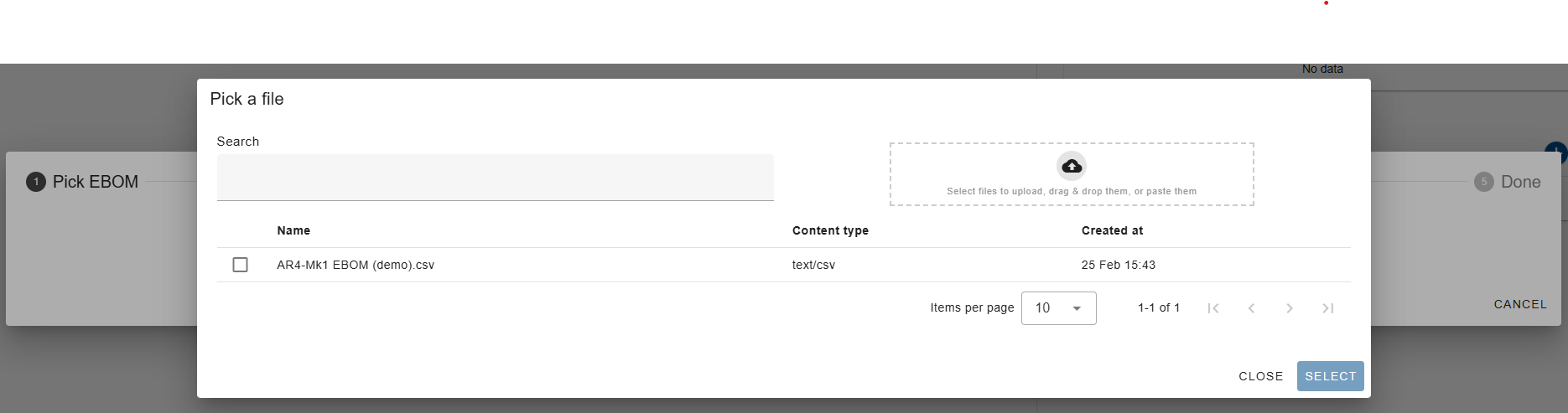

Als je CSV hebt geselecteerd, kun je een bestaande EBOM selecteren of een nieuwe EBOM uploaden.
Stap 1 voltooid, op naar de volgende. Omdat je een bestand hebt geüpload met een aantal kolommen, moet je Baseboard helpen uitzoeken welke kolom wat is. Dat kun je doen met behulp van de keuzemenu's. Als je klaar bent, klik je op Process CSV.
In de volgende stap toont Baseboard u de artikelen die het in het CSV-bestand heeft gevonden, maar die nog niet eerder in Baseboard zijn geüpload.
Een artikel uit de EBOM dat is gepromoveerd tot artikel, kan worden toegewezen aan stappen in de bill of process. In het algemeen moeten alle artikelen van het laagste niveau (we noemen dat leafs) gepromoveerd worden naar artikelen. Uitzonderingen zijn wanneer een subassemblage wordt uitbesteed. Dan moet de subassemblage zelf worden gepromoveerd en de artikelen in die subassemblage niet.
Vink de artikelen aan die gepromoveerd moeten worden en klik op Promote. Als je klaar bent, en er alleen nog artikelen staan die niet gepromoveerd hoeven of moeten worden, klik je op Done.
In stap 4 kan Baseboard artikelallocaties voorstellen op basis van eerdere BOP's. We raden het gebruik van deze functie sterk aan bij het bijwerken van een bestaande EBOM, omdat het de werklast aanzienlijk vermindert. Als u het nu overslaat, kunt u de suggesties altijd aanvragen via de EBOM-omgeving.
Voor nieuwe BOP's is er niets waarop Baseboard zijn suggesties kan baseren, dus kunnen we dit gedeelte overslaan.
In het rechter deelvenster zien we nu dat onze EBOM aan de lijst is toegevoegd. Je kunt zoveel EBOM's toevoegen als je wilt.
EBOM viewer
De EBOM-viewer kan worden geopend door op de EBOM in het rechterzijpaneel in de BOP-viewer te klikken.

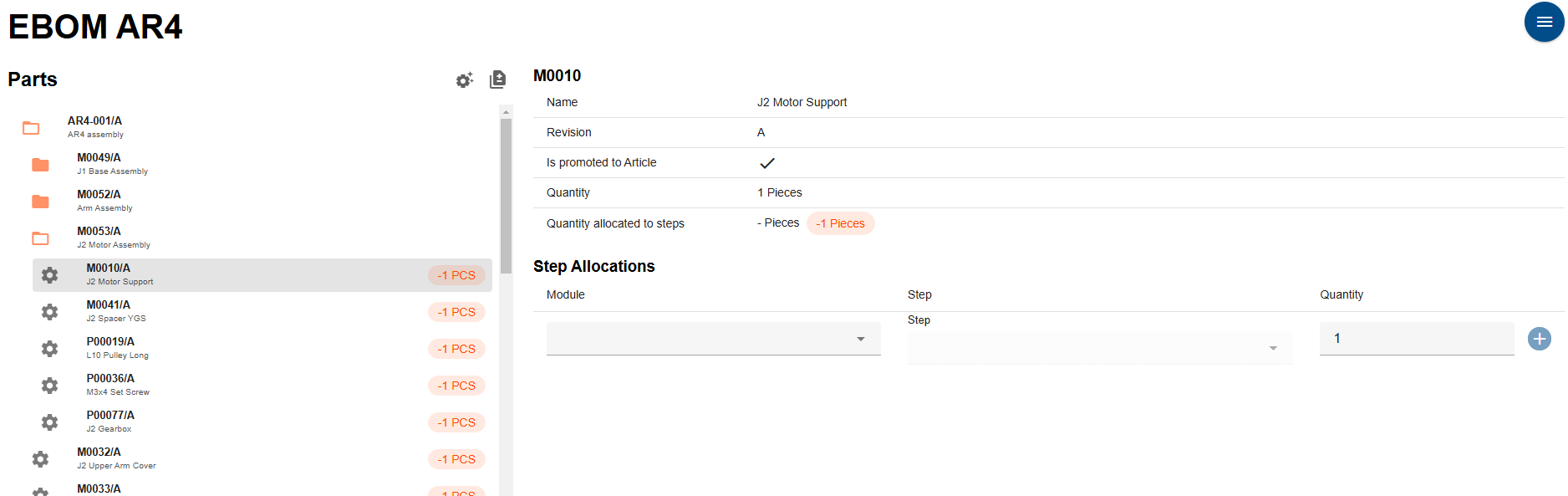

De EBOM-viewer toont de hiërarchische structuur en welke artikelen nog aan stappen moeten worden toegewezen. Artikelen kunnen vanuit de EBOM worden toegewezen aan stappen in de BOP door een artikel te selecteren, een module, een stap en een hoeveelheid te kiezen en op de + te klikken. De teller houdt bij hoeveel artikelen nog moeten worden toegewezen of juist te veel gealloceerd zijn.
Als er toewijzingen worden voorgesteld, kunt u deze filteren door het tandwielpictogram te selecteren. Als je het pictogram +/- selecteert, zie je alleen te veel en te weinig toegewezen onderdelen. Als je nogmaals op één van beide pictogrammen klikt, wordt het filter gereset.
EBOMs in bestaande BOP's bijwerken
Bij het bijwerken van een EBOM kun je een nieuwe EBOM uploaden zoals hierboven beschreven. In Baseboard kunnen de nieuwe en oude EBOM naast elkaar bestaan. Als je klaar bent met het verwerken van de nieuwe EBOM, verwijder je gewoon de oude EBOM uit het rechter deelvenster in de BOP-viewer.

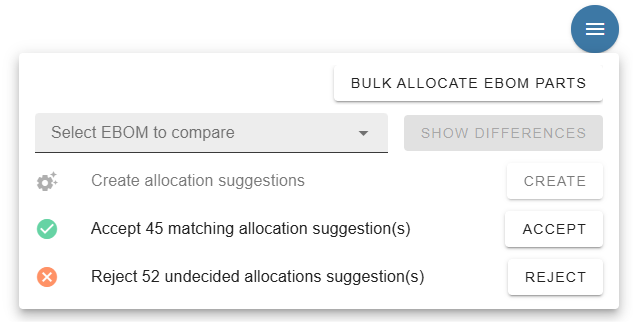

Het menu in de rechterbovenhoek helpt je bij het verwerken van je nieuwe EBOM.
Bulk allocate EBOM parts ('EBOM-onderdelen in bulk toewijzen') is een snelle manier om onderdelen toe te wijzen aan stappen in de BOP, gewoon door te slepen.
Met Select EBOM to Compare ('Selecteer EBOM om te vergelijken') kun je de verschillen tussen twee EBOM's vergelijken als je Show differences ('Toon verschillen') selecteert. Create allocation suggestions ('Toewijzingssuggesties maken') kan worden gebruikt als u tijdens de uploadstappen niet om toewijzingsvoorstellen hebt gevraagd. Baseboard geeft twee soorten toewijzingssuggesties: 'exacte match' en 'onbesliste match'. Een 'exacte match' wordt gedefinieerd als hetzelfde onderdeelnummer, revisie, hoeveelheid en locatie in de EBOM. Een 'onbesliste overeenkomst' ontstaat als alles overeenkomt, behalve de artikelhoeveelheid.
Met Accept kun je exacte overeenkomsten tussen deze EBOM en alle voorgaande revisies van dit BOP verwerken. Met Reject kun je alle onbesliste matches afwijzen.
