Aan de slag als process editor

Als je inlogt in Baseboard en naar de startpagina van de Process Editor gaat, zie je alle producten die jouw organisatie maakt.

Creëer een productfamilie

Voeg een nieuw product toe door op het + pictogram rechtsboven te klikken, vul het formulier in en klik op Save. Klik op de titel of de coverafbeelding van de nieuw aangemaakte productfamilie om naar de productconfiguraties te gaan.

Creëer een productconfiguratie

Een productconfiguratie vertegenwoordigt een manier waarop een product is geconfigureerd. Voor onze productfamilie van robotarmen hebben we 2 configuraties: één met een servogrijper en één met een pneumatische grijper. Klik op het + pictogram rechtsboven, vul het formulier voor de configuratie in en klik op Save.

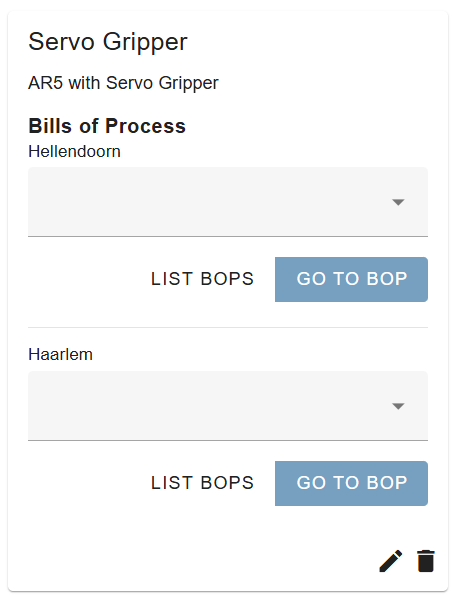

Er verschijnt een nieuwe kaart met de configuratie, met voor elke locatie waar je deze configuratie zou kunnen produceren een dropdown met de bestaande Bills of Process (BOP). Een BOP definieert het productieproces voor een specifieke productconfiguratie op een specifieke locatie. Het legt alle modules vast, hoe ze van elkaar afhankelijk zijn en welke gereedschappen, artikelen en stappen nodig zijn om ze te maken. Omdat elke locatie anders is qua gereedschappen, machines, enzovoort, hebben ze allemaal hun eigen BOP nodig voor een productconfiguratie. Bestaande BOP's kunnen gemakkelijk gedupliceerd worden.

Creëer een bill of process

We willen onze configuratie alleen produceren in de fabriek in Hellendoorn, dus klik je op de verlichte menuknop om alle BOP's voor deze specifieke locatie te zien.

Net zoals er revisies zijn voor mechanische en elektronische onderdelen (en hun onderliggende bestanden), houdt Baseboard de revisies bij van de bill of process. Voor deze configuratie op onze locatie in Hellendoorn zijn er natuurlijk nog geen BOP's , dus klik je op het + icoon rechtsboven de tabel om de eerste revisie aan te maken. De gemaakte revisie is nog in concept, dus deze is nog niet zichtbaar voor operators. Aan het einde van dit document gaan we verder met het vrijgeven van de BOP en het zichtbaar maken voor operators. Klik nu op het vergrootglas zodat we kunnen beginnen met het maken van modules in de BOP.

Creëer een module

Baseboard definieert modules als componenten die onafhankelijk van elkaar kunnen worden samengesteld, getest en op voorraad worden gelegd. Klik op het + icoon rechtsboven, vul het formulier in en klik op Save om de eerste module te maken.

Top, jouw eerste module is gemaakt! Klik op de pijl omlaag om te zien wat je ermee kunt doen.

Je kunt nu:

• View ('Bekijken'): naar deze module gaan en beginnen met het definiëren van de stappen om deze module te maken.
• Update ('Bijwerken'): de details van deze module die je zojuist hebt ingevuld bijwerken.
• Delete ('Verwijderen'): deze module helemaal verwijderen. Dit is een destructief en onomkeerbaar proces, dus wees voorzichtig! (het bevestigingsvenster legt dit ook uit).
• Add next ('Volgende toevoegen'): maak een andere module en laat deze afhangen van de huidige module.
• Link to previous ('Koppelen aan vorige'): als er andere modules in dit BOP zijn, kunt u deze module daarvan laten afhangen.
• Unlink from previous ('Ontkoppelen van vorige'): als je per ongeluk een module hebt gekoppeld, kun je dat hier ongedaan maken.
• Move Above ('Omhoog bewegen'): als meerdere modules van dezelfde module afhankelijk zijn, worden ze horizontaal uitgelijnd. Met deze optie kun je hun verticale volgorde bepalen.

Klik op View om naar de zojuist gemaakte module te gaan.

Creëer een stap

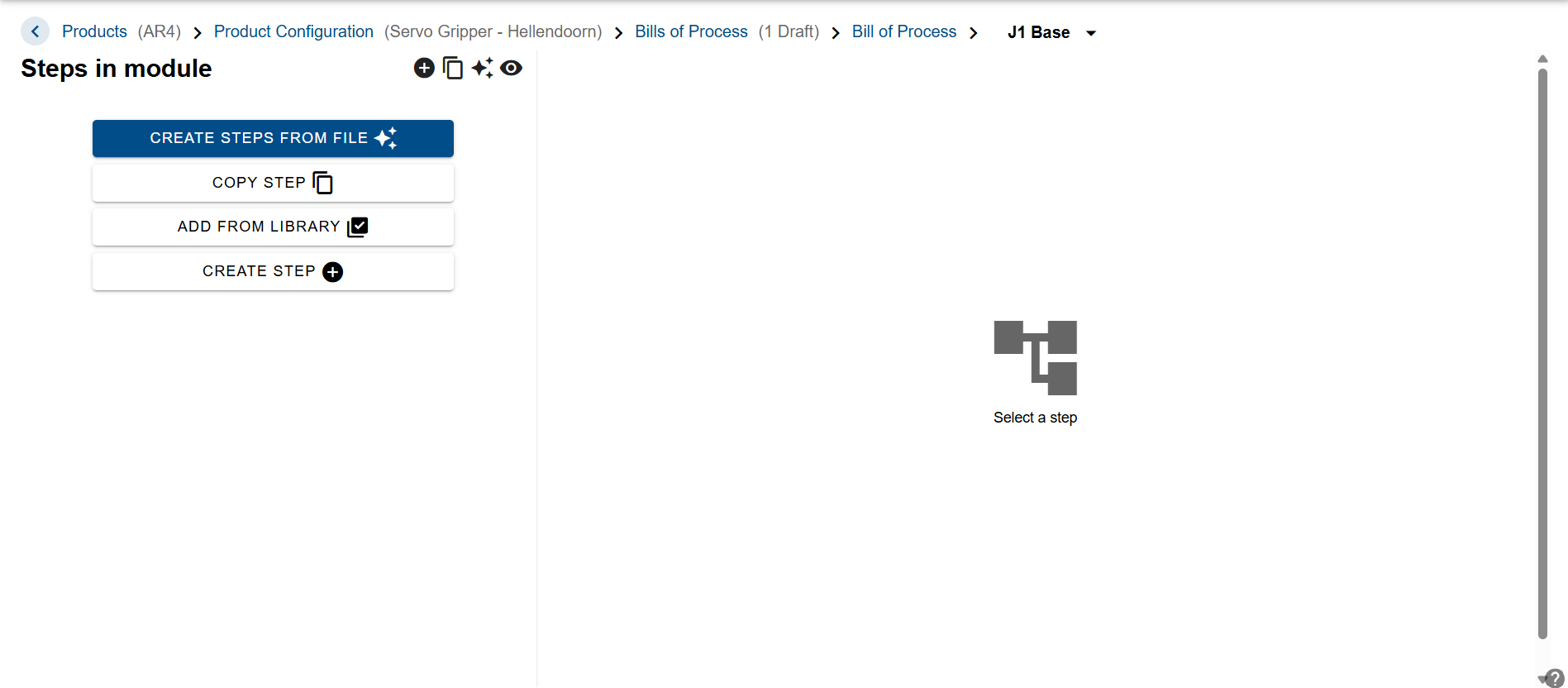

Je ziet een lege lijst met stappen aan de linkerkant, klik op het + icoon rechtsboven en vul het formulier in om je eerste stap te maken.

De stappen kunnen zo uitgebreid of beknopt zijn als je zelf wilt. Misschien wil je beginnen met een paar eenvoudige stappen en ze later opsplitsen, of alles uit de kast halen (bijvoorbeeld als je kopieert uit een bestaand Word-instructiedocument) en alle stappen en substappen definiëren. Dit is wat je moet weten over de velden:

• Name ('Naam'): een korte beschrijvende naam voor de stap.
• Type: de staptypes worden gedefinieerd door je organisatie, bijvoorbeeld Elektronica , Assemblage of Onomkeerbaar. Praat met je organisatiebeheerder als je er een mist.
• Duration ('Doorlooptijd'): hoe lang moet deze stap duren? De stap kan bijvoorbeeld 1 uur en 15 minuten duren, dus vul 1u15m in. Dit kan later door je organisatie worden gebruikt voor planningsdoeleinden.
• Instructions ('Instructies): vertel de operator hoe hij de stap moet uitvoeren. Je kunt Markdown gebruiken om tekst vet of cursief te maken, maar je kunt ook koppen, blokcitaten of zelfs tabellen maken als dat nodig is.

Klik op Save om de stap te maken. Je ziet nu een aantal extra tabellen verschijnen

Artikelen

De artikeltabel bevat alle onderdelen en verbruiksartikelen die je operator in deze stap nodig heeft. Je kunt een artikel handmatig toevoegen (bovenste rij) of vanuit je EBOM (onderste rij).

Verbruiksartikelen zijn benodigdheden die nodig zijn, maar ook opgebruikt worden na deze stap. Een goed voorbeeld is lijm of handschoenen. Verbruiksartikelen zijn (bijna) nooit onderdeel van de EBOM, maar zijn wel nodig voor de MBOM en dus moet je ze in elke stap handmatig toevoegen.

Onderdelen zijn componenten van de module en zouden uit de EBOM moeten komen. We zeggen “zouden moeten” omdat soms een onderdeel ontbreekt in de EBOM maar je wilt doorgaan met het definiëren van de stappen zonder te wachten op een nieuwe revisie van de EBOM. Je kunt het onderdeel nog steeds handmatig toevoegen, maar je moet waarschijnlijk een probleem aanmelden bij engineering zodat het onderdeel wordt van de volgende EBOM. Kijk bij Aan de slag met EBOMs voor meer details over het laden van EBOMs, het toewijzen van onderdelen, enz.

Controles

Je kunt nu ook controles toevoegen aan deze stap. Voor elk serienummer dat de operator produceert, moeten ze een controle invullen.

Klik op het + icoon rechtsboven om een controle toe te voegen.

Er zijn 3 soorten controles

• Confirm ('Bevestigen'): de operator hoeft alleen een vakje aan te vinken.
• Numeric ('Numerieke waarde'): voor als er een waarde nodig is, bijvoorbeeld bij het meten van de weerstand. Je kunt ook een minimum- en maximumwaarde instellen om te beperken wat de operator kan invullen.
• Text value ('Tekst'): maakt het mogelijk om willekeurige tekst op te geven.

In de beschrijving kun je de operator vertellen wat hij moet controleren, meten of beschrijven. Vink het vakje vereist aan als deze controle vereist is voordat een operator de productie van deze module kan voltooien.

Issues

Je hebt net deze stap aangemaakt, dus er zijn nog geen issues gelogd. Als ze overhoopt toch optreden, worden ze weergegeven in de tabel met issues.

Operators kunnen problemen loggen tijdens de productie en ze zullen worden getraceerd naar de stap waar ze op dat moment in zaten. Je kunt ze hier bekijken, oplossen, loskoppelen van deze stap, enz. Kijk bij Aan de slag met issues voor meer details.

Herschikken van stappen

Voeg nog een paar stappen toe en je kunt ze herschikken door ze te slepen. Pak een stap in het stappenoverzicht aan de linkerkant bij zijn handvat, hier gemarkeerd:

Je kunt ze boven of onder een stap slepen of er een substap van maken.Stappen kunnen nooit substappen van zichzelf worden, dus als je dat nodig hebt, sleep hem dan eerst naar (bijvoorbeeld) de root en sleep hem dan opnieuw naar waar je hem wilt hebben.

Je bill of process vrijgeven voor gebruik

Ga door met het maken en herschikken van stappen tot je tevreden bent met deze module. Ga dan verder met het maken van andere modules en koppel ze aan elkaar tot het hele procesoverzicht compleet is. Het zou er ongeveer zo uit kunnen zien.

Ga terug naar het revisieoverzicht van je BOP en klik op de gemarkeerde vrijgaveknop.

Er verschijnt een bevestigingsvenster waarin je wordt gevraagd of je zeker weet dat je de BOP wilt vrijgeven. Zorg ervoor dat dit het geval is, want als de BOP eenmaal is vrijgegeven, is deze alleen-lezen en kun je deze nooit meer verwijderen of bijwerken, behalve als je de hele site of productconfiguratie verwijdert. Baseboard doet dit om ervoor te zorgen dat je altijd weet hoe het proces er bij een bepaalde revisie uitzag. Je kunt natuurlijk altijd een nieuwe revisie van de BOP maken en deze wijzigen. Eenmaal vrijgegeven is de BOP beschikbaar voor de operators.
